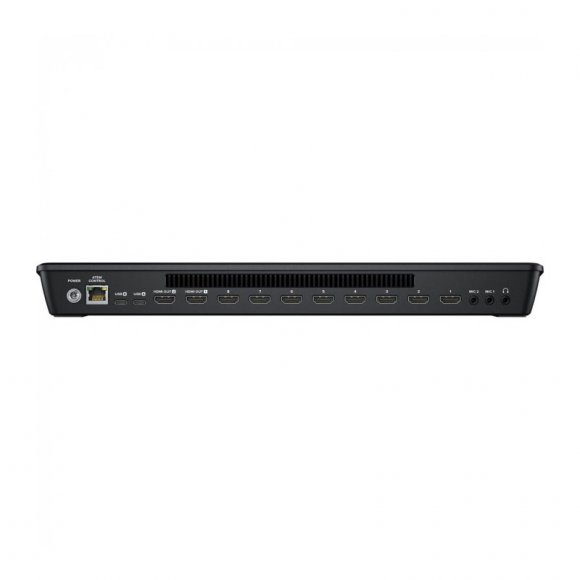

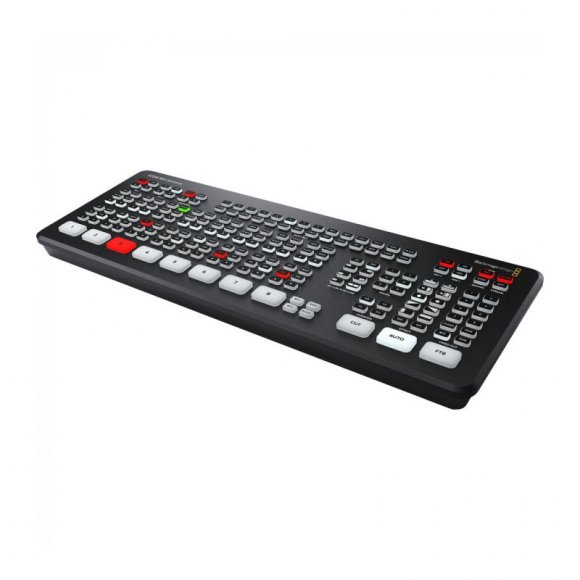

Blackmagic Design ATEM Mini Extreme

ATEM Mini Extreme представляет собой современный микшер для решения профессиональных задач. В дополнение к функционалу ATEM Mini Pro, эта модель имеет восемь HDMI-входов, два отдельных HDMI-выхода, пару USB-портов и гнездо для наушников. Также предусмотрены четыре модуля кеинга, шесть процессоров DVE для создания картинки в картинке, два медиаплеера и мониторинг с возможностью отображения до 16 окон.

Разъемы

Общее количество видеовходов 8
Общее количество выходов 2
Общее количество дополнительных выходов 2
Общее количество аудиовходов Два стереоразъема 3,5 мм
Разъем для тайм-кода нет
Видеовход HDMI Восемь разъемов HDMI типа A с поддержкой HD (10 бит). Двухканальный встроенный звук.
Повторная синхронизация на входе На всех восьми HDMI-разъемах
Преобразование формата и кадровой частоты На всех восьми HDMI-разъемах
Программные выходы HDMI 2
Ethernet Порт Ethernet по стандарту 10/100/1000 BaseT для потоковой трансляции, управления с помощью приложения, обновления ПО и подключения к панели напрямую или по сети
Подключение к компьютеру Два порта USB-C 3.1 Gen 1 для записи на внешний накопитель, распознавания микшера как веб-камеры, управления с помощью приложения, обновления ПО и подключения к панели

Стандарты и форматы

Форматы HD на входе 720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080p/50; 1080p/59,94; 1080p/60
Форматы HD на выходе 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Форматы потокового видео 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Форматы Ultra HD Нет
Цветовая субдискретизация 4:2:2 YUV
Цветовое разрешение 10 бит
Цветовое пространство Rec. 709
Поддерживаемое разрешение на входе HDMI при подключении к компьютеру 1280 x 720p (50; 59,94 и 60 Гц) 1920 x 1080p (23,98; 24; 25; 29,97; 30; 50, 59,94 и 60 Гц) 1920 x 1080i (50; 59,94 и 60 Гц)
Преобразование цветового пространства Аппаратное в режиме реального времени

Прочие характеристики

Модули первичного кеинга 4
Модули вторичного кеинга 2
Современные инструменты цветового кеинга До четырех
Модули линейного/яркостного кеинга До четырех
Модуль переходов Только DVE
Общее количество слоев 9
Генераторы шаблонов 5
Генераторы цвета 2
Цифровые видеоэффекты с границами и затенением 2
Интерфейс Минимальное разрешение монитора 1366 x 768

Аудио

Звуковой блок 11 двухканальных входов. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео», а также отдельное усиление сигнала в канале. Индикация уровня звука и максимального значения. Новые дополнительные инструменты Fairlight: компрессия, подавление, ограничение и шестиполосный параметрический эквалайзер. Регулировка усиления всего сигнала.
Аналоговый вход Небалансный стереозвук
Задержка на аналоговом входе До восьми кадров
Полное входное сопротивление 1.8k
Максимальный уровень на входе +6 дБВ
Питание подключаемых микрофонов На обоих разъемах 3,5 мм

Стриминг

Прямой стриминг ATEM Mini Extreme позволяет вести потоковую трансляцию непосредственно через порт Ethernet по протоколу RTMP или с помощью мобильного устройства интернет-связи через разъем USB-C

Запись

Прямая запись видео и аудио Порт расширения USB-C 3.1 Gen 1 для записи непосредственно на внешний накопитель
Запись видео Один программный выход для вывода файла .mp4 в H.264 с качеством настройки стриминга (видео в формате микшера ATEM, звук AAC)
Форматирование накопителя Поддержка файлов системы exFAT (Windows, Mac) или HFS+ (Mac)

Многооконный мониторинг

Многооконный мониторинг Поддержка конфигурации из 16, 13, 10, 7 или 4 окон, включая программное и предварительно просматриваемое изображения, восемь входов HDMI, режим SuperSource, чистый сигнал, медиаплеер, состояние стриминга, записи и индикаторы звука
Формат вывода в режиме мониторинга HD

Медиаплеер

Медиаплееры 2
Каналы Вырезающий и заполняющий сигнал для каждого медиаплеера
Емкость библиотеки мультимедиа при загрузке изображений 20 изображений с поддержкой вырезающего и заполняющего сигнала
Форматы изображения для библиотеки мультимедиа PNG, TGA, BMP, GIF, JPEG и TIFF

Управление

Панель управления Встроенная панель управления. Программное приложение с функцией контроля камер. Возможность подключения дополнительной аппаратной панели.
Подключение панели управления Порт Ethernet по стандарту 10/100/1000 BaseT для подключения напрямую или через компьютерную сеть. Возможность соединения с ATEM Mini Extreme через USB-C. Обновление ПО через Ethernet или USB-C.
Совместимость с панелями управления В комплект поставки входит приложение ATEM Software Control. Совместимость с пультами ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel и ATEM 4 M/E Advanced Panel. С помощью утилиты Videohub Hardware Panel Setup микшер ATEM Mini Extreme можно настроить для передачи сигналов из источников на приемники при использовании панелей Videohub Smart Control Pro и Videohub Master Control Pro.
Программная панель управления В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur или более поздних версий, а также для Windows 10 (только 64-разрядная версия)

Программное обеспечение

Обновление программного обеспечения Через порт USB или Ethernet с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит утилита ATEM Setup.
Настройка С использованием программной панели ATEM Software Control, за исключением IP-адреса, который устанавливают с помощью утилиты ATEM Setup при подключении к видеомикшеру через порт USB

Питание

Питание Адаптер 12 В для подключения внешнего источника
Потребляемая мощность 36 Вт

Условия эксплуатации

Рабочая температура от 5° до 40° C
Температура хранения от -10° до 60° C
Относительная влажность от 0% до 90% (без конденсации)
